  1. SCHÜCO alkatrészek
  1. SCHÜCO alkatrészek

SCHÜCO alsó csapágy és pánt, balos

Cikkszám:
SCH_253341_43_LS
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
SCHÜCO alsó csapágy és pánt, balos
Nem vásárolható!

SCHÜCO alsó csapágy -213343 - és pánt - 253341 , fehér, balos.

  • Részletek
  • Adatok
  • Vélemények
Részletek

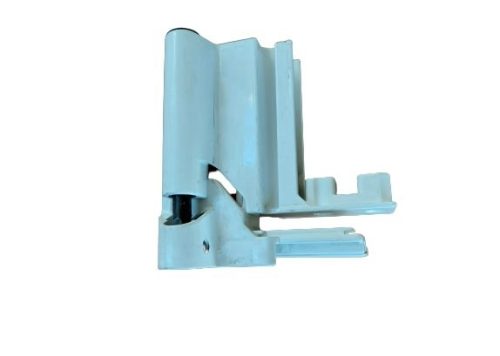

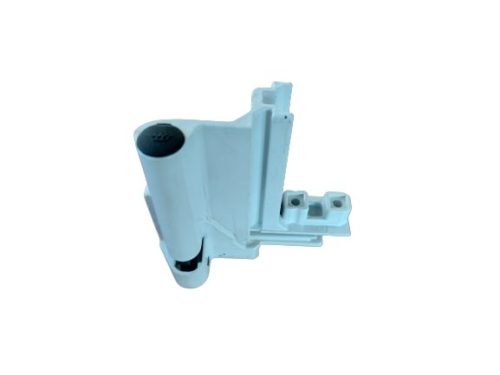

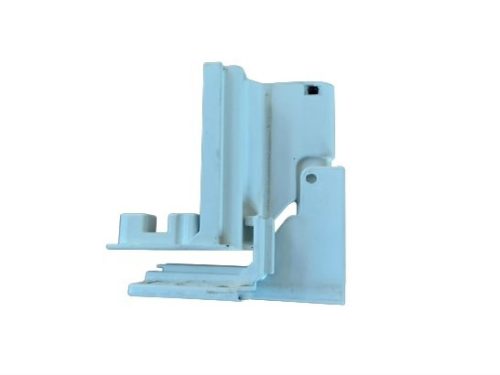

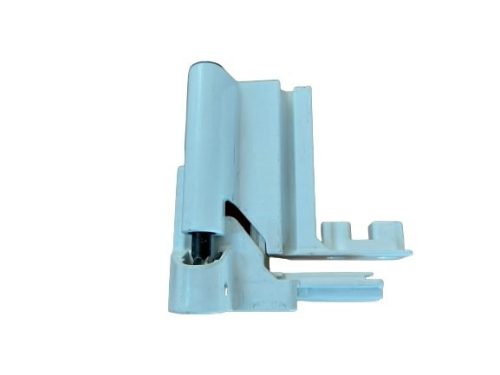

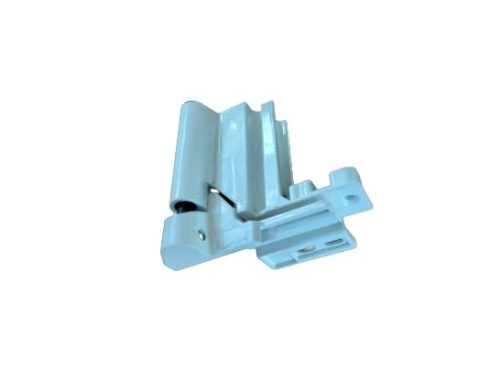

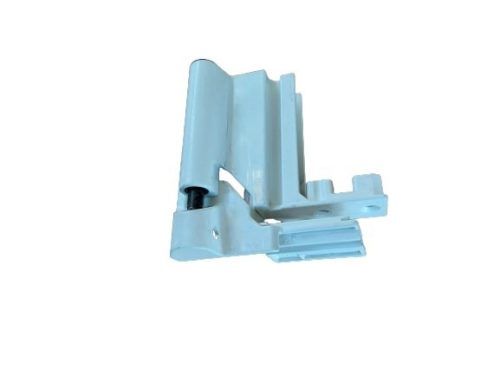

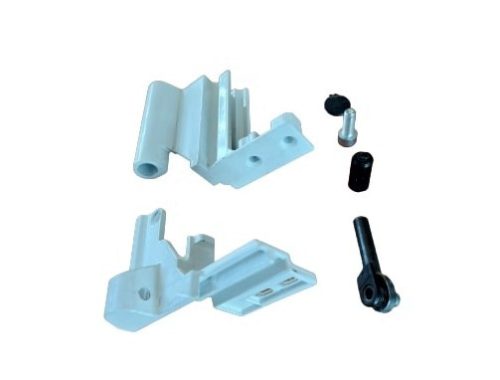

SCHÜCO alsó sarokgarnitúra, csapágy -253343 - és pánt - 253341, balos, fehér RAL 9016
színben. A termék felhasználható a SCHÜCO CORONA AS 60 BASIC, 1998-2003 között
gyártott, műanyag homlokzati nyílászárókhoz. A sarokpánt, 4-es imbusz magassági állítási
lehetőséggel, a csapágy menetes tengelye, oldal állítást tesz lehetővé.


FIGYELEM!!!
A termék gyártása megszűnt, beszerzése nem megoldható.
Javításhoz az alábbi kiváltási lehetőséget, opciót, ajánljuk:
Az ajtó/ablakszárnyat a felső stift kihúzása után fektesse le a kilincses élére, és
szerelje le a Schüco pántot. A mellékelt gumitömítésből a szükséges mennyiséget
pattintsa be a guminútba. Az alábbi falcsarokpántot tegye a régi helyére:
link ITT - balos felcsarokpánt
Finom kalapács koccintásokkal illessze be a vasalatnútba, majd rögzítse a mellékelt,
Hi-Low 3,9x25 csavarokkal (a csavarok menet kialakítása műanyaghoz van tervezve)
A szárnyrész kész.
A keretről fejtse le a törött csapágy maradékokat.
Az új, kiváltó csapágy felszerelését, csak az alábbi sablonnal tudja szakszerűen megoldani:
link ITT - fúrósablon
A sablont helyezze a keret belső, sarki részébe és tartsa ott szorosan, majd
a két 6 mm-es furatokon keresztül fúrja meg a keretet. Az alsó furatnál a fúrószár
át kell, hogy hatoljon a keretben lévő acél merevítésen ezért nehezebb az átfúrás, a
felső 6-os lyuk csak a műanyagot kell, hogy átbökje. Vegye el a sablont és az alábbi
csapágy stabilizáló tüskéit illessze a helyére:
link ITT - sarokcsapágy
Rögzítse a csapágyat a mellékelt önmetsző csavarokkal. Több önmetsző csavart
mellékelünk, mert azok át kell hatoljanak a keretben lévő acél merevítésen. Az alsó,
negyedik csavar műanyagon keresztül megy, annak a behajtását csak finoman végezze.
A rögzített csapágy lapjára helyezze az alábbi takarót:
link ITT - takaró
A csapágy, stift tartó kengyelébe tegye be az alábbi stiftet:
link ITT - tartó stift
A stift behelyezése: fentről kell becsúsztatni majd erősebb kalapács koppintással a végleges
helyére pöccinteni (mintha egy szeg hegyét ütne) A stift oldalán 4 mm. imbusz oldalállítási
lehetőség is van, ezt a csapágykengyelen keresztül kell/lehet hozzáférhetővé tenni.
A csapágy alsó részére illessze az alábbi takarót:
link ITT - csapágytő takaró
A keretrész is kész.
Emelje rá az ajtó/ablakszárnyat az alsó stiftre, majd csúsztassa be a felső stiftet az
ollópánt + csapágyba. Állítsa be az ablakot/ajtót (videókat talál a YouTube-n)
Csukja be az ajtót/ablakot és a szárnyon lévő pánt belső részén található T10 torx
állítási ponton, finoman, feszesítse a zárást (ez az 1 mm eltérés a Schüco-tól)
Az alábbi takarót csúsztassa a pántra:

A fúrósablont, amennyiben sérülésmentesen visszaküldi, 10 000 Ft. visszautalunk.
Az árkülönbözet összege fedezi a jelen szakmai levél tartalmát + a használati díjat.
A mellékelt alkatrészek képeit és leírását nézze meg, és rendelje meg. A csavarok +
gumitömítés, ajándék.
További tájékoztatást kérhet a 06 20 230-8645, műszaki segítség telefonszámon.

Jó munkát!

Adatok
szállítási idő :
2026.04.14
Weboldal:
https://www.schueco.com
Tömeg:
300 g/db
Vélemények
Legyen Ön az első, aki véleményt ír!
Véleményt írok
